霧化除塵塔的結構：

由塔體、填料、液體分布器、氣水分離器、噴淋系統、循環水泵、循環水池等單元組成。其中噴淋塔內填料層作為氣液兩相間接觸構件的傳質設備，填料塔底部裝有填料承板，填料以亂堆方式放置在支承板上。填料的上方安裝填料壓板，以防被上升氣流吹動。噴淋塔噴淋液從塔頂經液體分布器噴淋到填料上，并沿填料表面流下。噴淋塔內的填料層分為兩段，中間設置再分布裝置，經重新分布后噴淋到下層填料上。

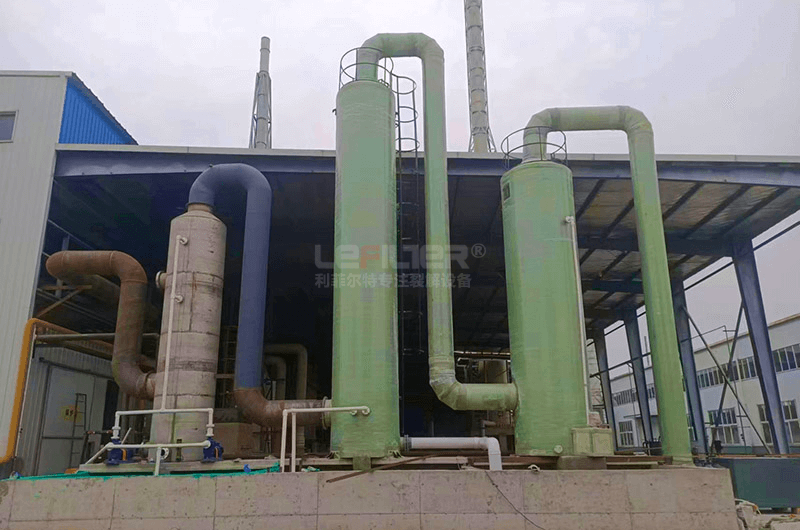

湖北線路板裂解配套霧化塔

霧化除塵塔的特點：

1. 吸收、凈化煙氣，并對其降溫；

2. 耗水、耗電指標較低；

3. 設備占地少，安裝方便；

4. 耐腐蝕、不磨損，使用壽命長；

5. 設備運行可靠，維護簡單、方便。

霧化除塵塔的基本原理：

利用水滴和顆粒的慣性碰撞及其他作用，讓液滴和相對較小的塵粒密切接觸或結合產生容易捕集的較大顆粒的裝置。廢氣由風管引入凈化塔，經過填料層，廢氣與氫氧化鈉吸收液進行氣液兩相充分接觸吸收中和反應，酸霧廢氣經過凈化后，再經除霧板脫水除霧后由風機排入大氣。吸收液在塔底經水泵增壓后在塔頂噴淋而下，最后回流至塔底循環使用。凈化后的酸霧廢氣達到地方排放標準的排放要求，低于國家排放標準。
